[시스템 버스(System Bus) 용어 해설] 시스템 버스란 무엇인가? 컴퓨터 부품 간의 데이터 전송을 책임지는 핵심 경로





목차

---

Ⅰ. 서론

1. 시스템 버스의 기본 개념 이해하기
2. 시스템 버스의 역사와 발전

Ⅱ. 본론

1. 시스템 버스의 구성 요소와 작동 원리
2. 시스템 버스의 종류와 특징
3. 시스템 버스의 성능에 영향을 미치는 요소들
4. 시스템 버스의 최신 기술과 미래 전망

Ⅲ. 결론

1. 시스템 버스의 중요성과 역할 요약
2. 시스템 버스 선택과 최적화의 팁



---

Ⅰ. 서론

시스템 버스의 기본 개념 이해하기



출처 : learncomputerscienceonline.com

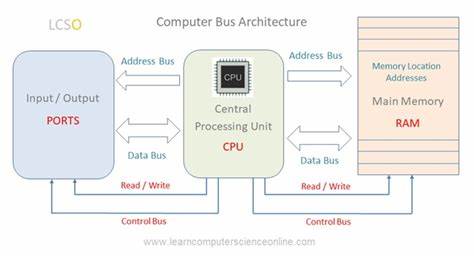

시스템 버스(System Bus)는

컴퓨터 내의 다양한 부품들 간에

데이터와 신호를 전달하는 통로입니다.



CPU, 메인보드, 메모리, 저장장치 등

모든 주요 하드웨어가

시스템 버스를 통해

상호 연결되어 정보를 주고받습니다.



시스템 버스는

컴퓨터의 전반적인 성능과

효율성에 직접적인 영향을

미치는 중요한 요소입니다.

---

시스템 버스의 역사와 발전



시스템 버스는

초기 컴퓨터 아키텍처부터

현대의 고성능 시스템에 이르기까지

지속적으로 발전해왔습니다.



초기의 단순한 데이터 전송 방식에서 시작하여,

오늘날에는

고속 데이터 전송과 병렬 처리를 지원하는

복잡한 구조로 진화했습니다.



이러한 발전은

컴퓨터 성능의 비약적인 향상과 함께

새로운 기술의 도입을

가능하게 했습니다.

---

Ⅱ. 본론

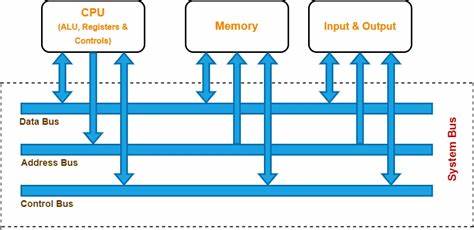

시스템 버스의 구성 요소와 작동 원리



1. 데이터 버스(Data Bus):

• 데이터 버스는 컴퓨터 내부에서 실제 데이터가 전송되는 경로입니다.
• 버스의 너비(비트 수)는 한 번에 전송할 수 있는 데이터의 양을 결정하며, 예를 들어 32비트 버스는 한 번에 32비트의 데이터를 전송할 수 있습니다.
• 데이터 버스의 속도는 컴퓨터의 전체 성능에 중요한 영향을 미칩니다.

2. 주소 버스(Address Bus):

• 주소 버스는 데이터가 저장될 위치나 읽어올 위치를 지정하는 역할을 합니다.
• 주소 버스의 너비는 컴퓨터가 접근할 수 있는 최대 메모리 용량을 결정합니다. 예를 들어, 32비트 주소 버스는 최대 4GB의 메모리를 지원합니다.
• 주소 버스는 데이터의 정확한 위치를 지정하여 효율적인 데이터 접근을 가능하게 합니다.

3. 제어 버스(Control Bus):

• 제어 버스는 데이터 전송을 제어하는 신호들을 전달합니다.
• 읽기/쓰기 신호, 인터럽트 신호, 클록 신호 등이 포함되며, 이 신호들은 컴퓨터의 각 부품이 동기화되고 효율적으로 작동하도록 돕습니다.
• 제어 버스는 시스템의 안정성과 신뢰성을 유지하는 데 중요한 역할을 합니다.

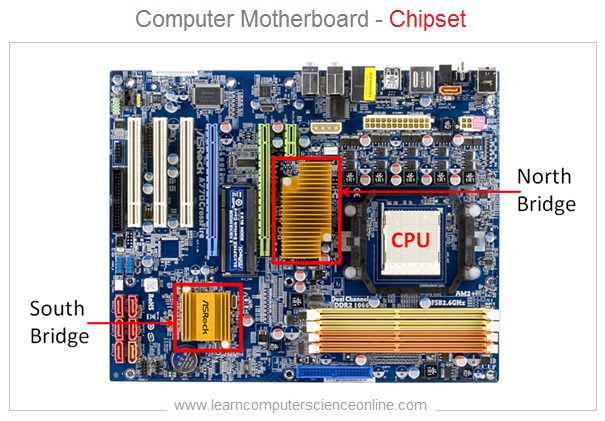

https://www.learncomputerscienceonline.com/computer-bus/

---



시스템 버스의 종류와 특징

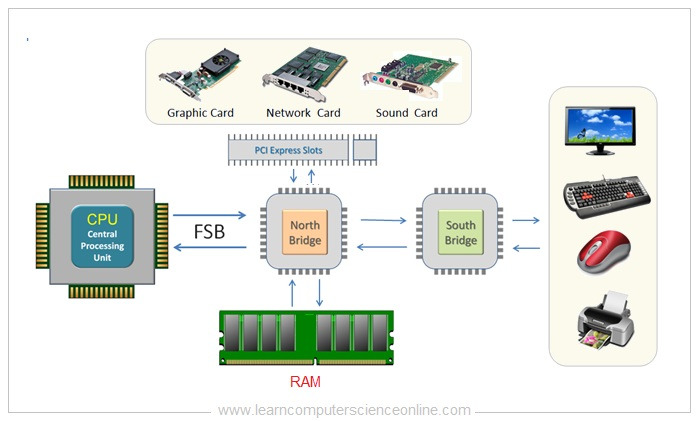

1. 프론트 사이드 버스(FSB, Front-Side Bus):

• CPU와 메인 메모리 간의 데이터 전송을 담당하는 버스입니다.
• FSB의 속도는 CPU와 메모리 간의 데이터 흐름을 결정하며, CPU의 성능과 직접적인 관련이 있습니다.
• 현대의 시스템에서는 FSB 대신 다른 인터커넥트 기술(예: Intel의 QuickPath Interconnect, AMD의 HyperTransport)이 사용되기도 합니다.

2. 백 사이드 버스(Back-Side Bus):

• CPU와 캐시 메모리 간의 데이터를 전송하는 버스입니다.
• 백 사이드 버스는 주로 L2 캐시와 L3 캐시와의 통신을 담당하며, 데이터 접근 속도를 높이는 데 기여합니다.
• 빠른 데이터 전송을 통해 CPU의 처리 속도를 향상시킵니다.

3. 확장 버스(Expansion Bus):

• 추가적인 하드웨어 장치를 컴퓨터에 연결하는 데 사용되는 버스입니다.
• PCI(Peripheral Component Interconnect), PCIe(PCI Express), ISA(Industry Standard Architecture) 등이 대표적인 확장 버스입니다.
• 확장 버스는 그래픽 카드, 사운드 카드, 네트워크 카드 등의 장치를 연결하여 컴퓨터의 기능을 확장합니다.

---



시스템 버스의 성능에 영향을 미치는 요소들

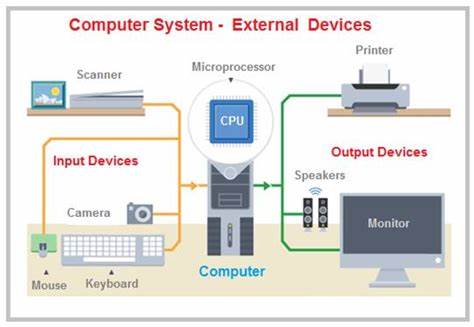

https://www.learncomputerscienceonline.com/computer-bus/



1. 버스 너비(Bus Width):

• 버스의 너비는 한 번에 전송할 수 있는 데이터의 양을 결정합니다.
• 버스 너비가 넓을수록 더 많은 데이터를 동시에 전송할 수 있어 성능이 향상됩니다.

2. 버스 속도(Bus Speed):

• 버스의 속도는 데이터 전송의 빈도와 관련이 있습니다.
• 높은 버스 속도는 더 빠른 데이터 전송을 가능하게 하여 시스템의 전체적인 성능을 높입니다.

3. 대역폭(Bandwidth):

• 대역폭은 버스가 일정 시간 내에 처리할 수 있는 데이터의 양을 나타냅니다.
• 대역폭이 높을수록 더 많은 데이터를 빠르게 전송할 수 있어 고성능 작업에 유리합니다.

4. 버스 아키텍처(Bus Architecture):

• 버스의 구조와 설계는 데이터 전송의 효율성과 속도에 영향을 미칩니다.
• 최신 버스 아키텍처는 병렬 처리와 고속 데이터 전송을 지원하여 성능을 극대화합니다.



---



시스템 버스의 최신 기술과 미래 전망



1. PCI Express (PCIe) 발전:

• PCIe는 현재 컴퓨터 확장 버스의 표준으로 자리잡고 있으며, 지속적인 속도 향상과 대역폭 확장을 통해 고성능 장치와의 호환성을 강화하고 있습니다.
• 최신 PCIe 5.0과 6.0은 이전 세대보다 훨씬 높은 데이터 전송 속도를 제공하여 차세대 그래픽 카드와 저장장치의 요구를 충족시키고 있습니다.

2. Intel의 QuickPath Interconnect (QPI):

• QPI는 Intel이 개발한 고속 인터커넥트 기술로, 멀티코어 CPU 간의 데이터 전송을 최적화합니다.
• QPI는 FSB를 대체하며, 더 높은 성능과 확장성을 제공합니다.

3. AMD의 Infinity Fabric:

• Infinity Fabric은 AMD의 최신 CPU와 GPU 아키텍처에서 사용되는 인터커넥트 기술로, 고속 데이터 전송과 효율적인 멀티코어 통신을 지원합니다.
• 이 기술은 AMD의 고성능 제품군에서 뛰어난 성능을 발휘하게 합니다.

4. 고속 데이터 전송 기술:

• 미래의 시스템 버스는 더욱 높은 속도와 대역폭을 지원하여, 인공지능(AI), 머신러닝(ML), 빅데이터 분석 등의 고성능 작업을 원활하게 처리할 수 있도록 설계될 것입니다.
• 광학 버스 기술과 같은 신기술이 도입되어 데이터 전송의 한계를 극복할 전망입니다.

---

Ⅲ. 결론



시스템 버스의 중요성과 역할 요약



시스템 버스는

컴퓨터의 모든 하드웨어 부품이

원활하게 상호작용할 수 있도록

데이터를 전송하는 핵심 경로입니다.



버스의 너비, 속도, 아키텍처 등은

시스템의 전반적인 성능과

효율성에 큰 영향을 미치며,

최신 기술의 도입을 통해

지속적으로 발전하고 있습니다.



---



시스템 버스 선택과 최적화의 팁



- 적절한 버스 아키텍처 선택: 고성능 시스템에서는 최신 버스 아키텍처를 선택하여 최대한의 성능을 끌어내세요.
- 버스 너비와 속도 고려: 시스템 요구사항에 맞는 버스 너비와 속도를 선택하여 데이터 전송 효율을 극대화하세요.
- 확장성 확보: 미래의 업그레이드를 고려하여 확장성이 높은 시스템 버스를 선택하세요.
- 정기적인 점검과 최적화: 시스템 버스의 성능을 유지하기 위해 정기적으로 하드웨어를 점검하고 최적화하세요.

---
